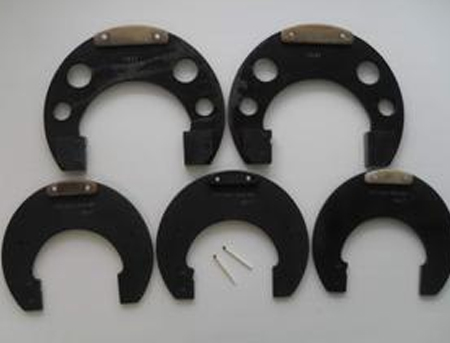

卡规

卡规主要用来测量圆柱形、长方形、多边形等工件的外尺寸。卡规应用最多的形式。如果轴的图纸尺寸为¢80  mm，卡规的最大极限尺寸为：80－0.04＝79.96mm，最小极限尺寸为：80—0.12=79.88 mm，卡规的79.96mm一端叫做通端；卡规的79.88mm一端叫做止端。

在测量时，如果卡规的通端能通过工件，而止端不能通过工件，则表示工件合格；如果卡规的通端能通过工件，而止端也能通过工件，则表示工件尺寸太小，已成废品；如果通端和止端都不能通过工件，则表示工件尺寸太大，不合格，必须返工。
